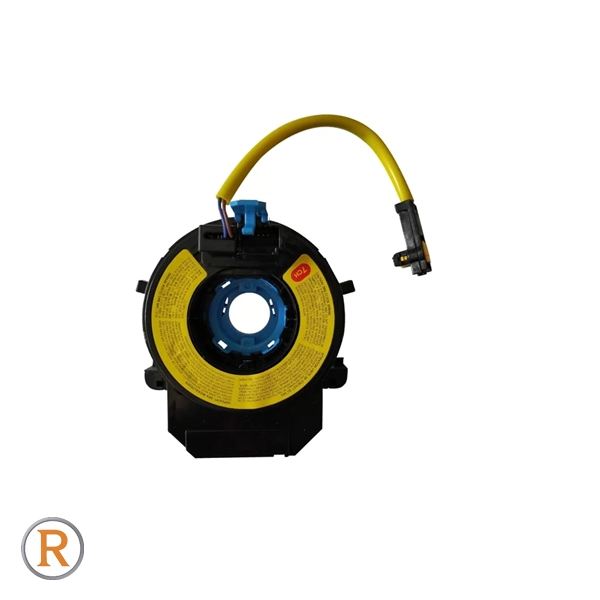

فنر ساعتی جک S3 کدفنی 3774200U8260 یکی از قطعات مهم مجموعه فرمان و سیستم ایمنی خودرو است که در پشت غربیلک فرمان قرار می‌گیرد و ارتباط الکتریکی بین فرمان و بخش‌های ثابت خودرو را برقرار می‌کند. این قطعه با نام‌های فنر ساعتی، کابل مارپیچ فرمان، سیم‌پیچ فرمان، Clock Spring و Steering Wheel Spiral Cable نیز شناخته می‌شود.

کد فنی 3774200U8260 در منابع قطعات جک به‌عنوان کابل مارپیچی ستون فرمان ثبت شده و برای JAC S3 نیز با همین شماره عرضه می‌شود.

اهمیت این قطعه به این دلیل است که فرمان خودرو دائماً به سمت چپ و راست می‌چرخد، اما برخی تجهیزات الکتریکی مانند ایربگ راننده، بوق و کلیدهای روی فرمان باید در تمام این حالت‌ها اتصال الکتریکی خود را حفظ کنند. فنر ساعتی دقیقاً برای انجام همین وظیفه طراحی شده است.

مشخصات فنر ساعتی جک S3

یک منبع قطعات جک نیز شماره 3774200U8260 را برای «کابل مارپیچی روی ستون فرمان» ثبت کرده است.

فنر ساعتی جک S3 چیست؟

فنر ساعتی قطعه‌ای است که بین قسمت چرخان فرمان و بخش ثابت ستون فرمان قرار می‌گیرد. داخل این مجموعه یک نوار یا کابل الکتریکی به شکل مارپیچ قرار دارد که امکان چرخش فرمان را فراهم می‌کند، بدون اینکه سیم‌های مربوط به تجهیزات فرمان کشیده یا قطع شوند.

اگر سیم‌های معمولی مستقیماً بین فرمان و بدنه خودرو قرار داشتند، با هر بار چرخاندن فرمان به چپ و راست، سیم‌ها پیچ می‌خوردند و احتمال قطع شدن آنها بسیار زیاد بود.

فنر ساعتی این مشکل را برطرف می‌کند.

به همین دلیل فنر ساعتی جک S3 3774200U8260 نقش مهمی در حفظ ارتباط الکتریکی تجهیزات نصب‌شده روی فرمان دارد.

وظیفه فنر ساعتی جک S3

مهم‌ترین وظیفه این قطعه، انتقال جریان و سیگنال‌های الکتریکی میان فرمان و سیستم برق خودرو در زمان چرخش فرمان است.

بسته به تیپ و تجهیزات خودرو، این ارتباط می‌تواند برای بخش‌هایی مانند موارد زیر استفاده شود:

• ایربگ راننده
• بوق
• کلیدهای روی فرمان
• کنترل‌های صوتی
• برخی کلیدهای کنترلی خودرو
• سیستم‌های مرتبط با فرمان

منابع قطعات این کد نیز فنر ساعتی را قطعه‌ای برای اتصال فرمان به تجهیزاتی مانند سیستم ایربگ، بوق، کنترل‌های صوتی و کلیدهای روی فرمان معرفی کرده‌اند.

بنابراین خرابی این قطعه تنها باعث از کار افتادن یک عملکرد ساده نمی‌شود و در برخی شرایط می‌تواند روی سیستم ایمنی ایربگ راننده نیز تأثیر بگذارد.

اهمیت فنر ساعتی در سیستم ایربگ

یکی از مهم‌ترین وظایف فنر ساعتی، حفظ ارتباط الکتریکی ایربگ راننده با سیستم ایمنی خودرو است.

ایربگ داخل فرمان قرار دارد، در حالی که بخش اصلی سیستم برق و کنترل آن در قسمت ثابت خودرو قرار گرفته است. از آنجا که فرمان دائماً می‌چرخد، باید اتصال الکتریکی ایربگ در تمام زوایای فرمان برقرار باقی بماند.

فنر ساعتی این اتصال را برقرار می‌کند.

به همین دلیل اگر فنر ساعتی دچار پارگی یا قطعی داخلی شود، ممکن است چراغ هشدار ایربگ روشن شود. منابع تولیدکننده این قطعه نیز از روشن شدن چراغ ایربگ و از کار افتادن بوق یا کنترل‌های فرمان به‌عنوان نشانه‌های خرابی فنر ساعتی یاد کرده‌اند.

علائم خرابی فنر ساعتی جک S3

خرابی فنر ساعتی می‌تواند با علائم مختلفی همراه باشد. برخی از مهم‌ترین نشانه‌ها عبارت‌اند از:

۱. روشن شدن چراغ ایربگ

یکی از رایج‌ترین علائم خرابی فنر ساعتی، روشن شدن چراغ هشدار سیستم SRS یا ایربگ است.

البته روشن شدن چراغ ایربگ همیشه به معنی خرابی فنر ساعتی نیست و باید با دستگاه دیاگ عیب‌یابی شود.

۲. از کار افتادن بوق

اگر بوق روی فرمان کار نمی‌کند، یکی از مواردی که باید بررسی شود، فنر ساعتی و اتصالات آن است.

۳. از کار افتادن کلیدهای روی فرمان

اگر کلیدهای کنترل صوتی یا سایر کلیدهای روی فرمان به‌صورت ناگهانی از کار افتاده‌اند، ممکن است ارتباط الکتریکی از طریق فنر ساعتی دچار مشکل شده باشد.

۴. ثبت خطای ایربگ در دیاگ

خرابی مدار داخلی فنر ساعتی ممکن است باعث ثبت خطای مربوط به ایربگ یا مدار فرمان در ECU سیستم SRS شود.

۵. قطع و وصل شدن تجهیزات فرمان

در برخی موارد ممکن است تجهیزات فرمان به‌صورت مقطعی کار کنند و با چرخاندن فرمان قطع و وصل شوند.

چرا فنر ساعتی خراب می‌شود؟

فنر ساعتی یک قطعه متحرک است و با هر بار چرخاندن فرمان، بخش داخلی آن نیز حرکت می‌کند. به همین دلیل در طول زمان امکان فرسودگی آن وجود دارد.

عوامل مختلفی می‌توانند باعث خرابی آن شوند:

• فرسودگی طبیعی
• چرخش بیش از حد فرمان
• نصب اشتباه
• باز شدن فرمان بدون رعایت مرکز فنر ساعتی
• تصادف
• ضربه به فرمان
• پارگی کابل داخلی
• خرابی سوکت
• آسیب هنگام تعمیرات
• نصب قطعه نامناسب

یکی از مهم‌ترین موارد، مرکز نبودن فنر ساعتی هنگام نصب است. اگر این قطعه در وضعیت نادرست نصب شود، با چرخاندن فرمان ممکن است کابل داخلی آن بیش از محدوده مجاز حرکت کرده و پاره شود.

آیا فنر ساعتی جک S3 قابل تعمیر است؟

در صورت خرابی داخلی، تعمیر فنر ساعتی معمولاً توصیه نمی‌شود. این قطعه با سیستم ایربگ و اتصالات فرمان در ارتباط است و باز کردن و تعمیر غیراصولی آن می‌تواند باعث عملکرد نامطمئن سیستم شود.

در صورتی که مشخص شود فنر ساعتی 3774200U8260 خراب شده است، تعویض آن با قطعه سالم و سازگار گزینه مطمئن‌تری است.

هنگام خرید نیز بهتر است محصولی انتخاب شود که از نظر کد فنی و تعداد کانال‌ها با نمونه نصب‌شده روی خودرو مطابقت داشته باشد.

فنر ساعتی 7 کانال جک S3

در برخی منابع، 3774200U8260 به‌عنوان فنر ساعتی 7 کانال جک S3 معرفی شده است.

به همین دلیل هنگام خرید نباید فقط ظاهر قطعه را ملاک قرار داد. تعداد کانکتورها، پین‌ها و کانال‌های الکتریکی نیز اهمیت دارند.

ممکن است دو فنر ساعتی از نظر ظاهری شبیه یکدیگر باشند اما از نظر تعداد اتصالات یا مدار داخلی با هم تفاوت داشته باشند.

تفاوت فنر ساعتی با دسته‌راهنما

فنر ساعتی و دسته راهنما یا مجموعه کلیدهای پشت فرمان دو قطعه متفاوت هستند، هرچند در قسمت مشابهی از خودرو قرار می‌گیرند.

فنر ساعتی وظیفه انتقال اتصالات الکتریکی میان فرمان و خودرو را دارد، در حالی که دسته راهنما وظیفه کنترل چراغ‌ها، راهنما و برخی تجهیزات دیگر را بر عهده دارد.

در زمان خرید باید دقیقاً مشخص کنید که به فنر ساعتی جک S3 کد 3774200U8260 نیاز دارید.

تفاوت فنر ساعتی با سنسور زاویه فرمان

گاهی فنر ساعتی و سنسور زاویه فرمان با یکدیگر اشتباه گرفته می‌شوند.

فنر ساعتی وظیفه اصلی انتقال اتصالات الکتریکی در هنگام چرخش فرمان را دارد، در حالی که سنسور زاویه فرمان برای تشخیص موقعیت و زاویه چرخش فرمان استفاده می‌شود.

البته بسته به طراحی مجموعه فرمان، این قطعات ممکن است در یک مجموعه یا در نزدیکی یکدیگر قرار داشته باشند.

نکته مهم این است که کد فنی 3774200U8260 در منابع مختلف به‌عنوان کابل مارپیچی/فنر ساعتی فرمان جک S3 معرفی شده است.

هنگام خرید فنر ساعتی جک S3 به چه نکاتی توجه کنیم؟

برای خرید فنر ساعتی جک S3 کدفنی 3774200U8260 بهتر است موارد زیر را بررسی کنید:

کد فنی قطعه

مهم‌ترین نکته، تطبیق شماره 3774200U8260 با قطعه مورد نیاز خودرو است.

تعداد کانال‌ها

در برخی منابع این قطعه به‌عنوان مدل 7 کاناله جک S3 معرفی شده است.

بنابراین تعداد کانکتورها و پین‌ها را با نمونه قبلی مقایسه کنید.

نوع سوکت

سوکت‌های فنر ساعتی باید با دسته سیم و تجهیزات خودرو مطابقت داشته باشند.

سلامت قطعه

فنر ساعتی نباید ترک‌خورده، شکسته یا دارای آثار بازشدگی و دستکاری باشد.

مرکز بودن قطعه

اگر قطعه قبلاً نصب شده یا باز شده است، وضعیت مرکز آن اهمیت زیادی دارد.

کیفیت و اصالت

به دلیل ارتباط مستقیم این قطعه با ایربگ و بوق، استفاده از محصول استاندارد و باکیفیت اهمیت زیادی دارد.

تعویض فنر ساعتی جک S3

تعویض فنر ساعتی به دلیل ارتباط آن با ایربگ فرمان باید با دقت انجام شود.

به‌طور کلی، روند کار شامل باز کردن مجموعه فرمان، جدا کردن اتصالات مربوطه، خارج کردن فنر ساعتی قدیمی و نصب قطعه جدید است.

اما نکته بسیار مهم این است که پیش از نصب، فنر ساعتی باید در موقعیت مرکزی صحیح قرار داشته باشد.

اگر این قطعه خارج از محدوده طراحی‌شده نصب شود، هنگام چرخاندن فرمان ممکن است کابل داخلی آن کشیده یا پاره شود.

به همین دلیل توصیه می‌شود تعویض آن توسط تعمیرکار متخصص و آشنا با سیستم SRS انجام شود.

بعد از تعویض فنر ساعتی چه مواردی باید بررسی شود؟

بعد از نصب فنر ساعتی جدید بهتر است موارد زیر بررسی شوند:

• خاموش بودن چراغ هشدار ایربگ
• عملکرد بوق
• عملکرد کلیدهای روی فرمان
• اتصال صحیح سوکت‌ها
• ثبت نشدن خطای جدید در سیستم SRS
• وضعیت صحیح فرمان
• عملکرد تجهیزات الکتریکی روی فرمان

در صورت روشن ماندن چراغ ایربگ، بهتر است خودرو با دستگاه دیاگ بررسی شود و صرفاً با پاک کردن خطا مشکل برطرف‌شده فرض نشود.

قیمت فنر ساعتی جک S3

قیمت فنر ساعتی جک S3 کدفنی 3774200U8260 به عواملی مانند برند، اصلی یا وارداتی بودن، کیفیت ساخت و شرایط بازار بستگی دارد.

در زمان بررسی، یک فروشگاه ایرانی این قطعه را با همین کد فنی و با قیمت ۴,۶۰۰,۰۰۰ تومان عرضه کرده بود؛ این قیمت مربوط به زمان بررسی بوده و ممکن است با توجه به شرایط بازار تغییر کند.

بنابراین بهتر است هنگام خرید، قیمت روز و همچنین اصالت و کیفیت قطعه را هم‌زمان بررسی کنید.

فنر ساعتی اصلی جک S3

فنر ساعتی به دلیل ارتباط با سیستم ایربگ و تجهیزات روی فرمان، قطعه‌ای نیست که صرفاً بر اساس قیمت انتخاب شود.

استفاده از یک نمونه بی‌کیفیت ممکن است باعث مشکلاتی مانند:

• روشن شدن چراغ ایربگ
• قطع شدن بوق
• از کار افتادن کلیدهای فرمان
• ثبت خطا در سیستم SRS
• خرابی مجدد کابل داخلی

شود.

بنابراین بهتر است کد 3774200U8260، تعداد کانال‌ها، نوع سوکت و مشخصات قطعه قبل از خرید بررسی شود.

جمع‌بندی

فنر ساعتی جک S3 کدفنی 3774200U8260 یا کابل مارپیچی فرمان قطعه‌ای مهم در مجموعه فرمان خودرو است که ارتباط الکتریکی بین فرمان و قسمت ثابت خودرو را هنگام چرخش فرمان برقرار نگه می‌دارد. این قطعه با تجهیزاتی مانند ایربگ راننده، بوق و کلیدهای روی فرمان در ارتباط است.

خرابی فنر ساعتی می‌تواند با علائمی مانند روشن شدن چراغ ایربگ، از کار افتادن بوق، قطع شدن کلیدهای فرمان و ثبت خطا در سیستم SRS همراه باشد. البته برای تشخیص دقیق باید اتصالات، سوکت‌ها و سیستم ایربگ نیز بررسی شوند.

هنگام خرید فنر ساعتی جک S3 3774200U8260 حتماً به کد فنی، تعداد کانال‌ها، نوع سوکت، کیفیت ساخت و سازگاری قطعه با خودرو توجه کنید. همچنین به دلیل ارتباط این قطعه با سیستم ایمنی ایربگ، نصب صحیح و قرار گرفتن فنر ساعتی در وضعیت مرکزی اهمیت بسیار زیادی دارد.
